SISTEM transmisi manual

Sebuah Transmisi Sangat Sederhana

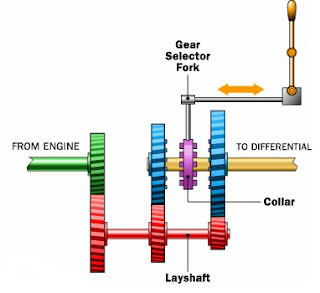

Untuk memahami ide dasar di balik transmisi standar, diagram di bawah ini menunjukkan kecepatan transmisi ini sangat sederhana :


*Batang hijau berasal dari mesin melalui kopling. Batang hijau dan hijau gear terhubung sebagai satu kesatuan. (Kopling adalah perangkat yang memungkinkan Anda menghubungkan dan melepaskan mesin dan transmisi Ketika Anda mendorong di pedal kopling, mesin dan transmisi terputus sehingga mesin dapat berjalan bahkan jika mobil masih berdiri.. Bila Anda melepas pedal kopling, mesin dan poros hijau secara langsung terhubung satu sama lain. Poros hijau dan putar roda gigi pada rpm yang sama dengan mesin.)
* Batang merah dan roda gigi yang disebut layshaft. Ini juga dihubungkan sebagai sebuah kesatuan, sehingga seluruh roda gigi pada layshaft dan spin layshaft sendiri sebagai satu unit. Batang hijau dan batang merah secara langsung dihubungkan melalui roda gigi menyatu sehingga jika poros hijau berputar, begitu juga batang merah. Dengan cara ini, layshaft menerima kekuasaan langsung dari mesin ketika kopling bergerak.
* Poros kuning adalah poros splined yang menghubungkan langsung ke poros drive melalui diferensial ke roda drive dari mobil. Jika roda yang berputar, batang kuning berputar.
* Gigi biru naik pada bantalan, sehingga mereka berputar pada poros kuning. Jika mesin dimatikan tapi mobil meluncur, batang kuning bisa berubah di dalam roda gigi biru sementara gigi biru dan layshaft adalah bergerak.
* Tujuan kerah tersebut adalah untuk menghubungkan salah satu dari dua roda gigi biru ke poros gardan kuning. Collar terhubung, melalui splines, langsung ke poros kuning dan berputar dengan poros kuning. Namun, kerah dapat geser kiri atau kanan sepanjang poros kuning untuk melibatkan salah satu dari roda gigi biru. Gigi pada leher, yang disebut gigi anjing, masuk ke dalam lubang pada sisi roda gigi biru untuk melibatkan mereka.
Sekarang, mari kita lihat apa yang terjadi ketika Anda pindah ke gigi satu.
Pertama Aksesoris



Gambar di samping menunjukkan bagaimana, kapan bergeser ke gigi pertama, kerah melibatkan gigi biru di sebelah kanan.
Dalam gambar ini, batang hijau dari mesin mengubah layshaft, yang mengubah gigi biru di sebelah kanan. gigi ini memancarkan energi melalui kerah untuk mengusir poros kardan kuning. Sementara itu, gigi biru di sebelah kiri sudah berubah, tetapi freewheeling pada kaitannya sehingga tidak berpengaruh pada poros kuning.

Ketika kerah berada di antara dua roda gigi (seperti yang ditunjukkan pada gambar pertama), transmisi berada dalam netral. Kedua roda gigi freewheel biru pada batang kuning pada tingkat yang berbeda dikontrol oleh rasio mereka untuk layshaft tersebut.

Dari diskusi ini, Anda dapat menjawab beberapa pertanyaan:

* Ketika Anda membuat kesalahan sementara bergeser dan mendengar suara grinding mengerikan, Anda tidak mendengar suara gigi gigi meshing salah. Seperti yang dapat Anda lihat pada diagram ini, semua gigi gear semua sepenuhnya dihubungkan setiap saat. Penggerindaan adalah suara gigi anjing berhasil mencoba untuk terlibat lubang-lubang di sisi sebuah gigi biru.



* Transmisi yang ditampilkan di sini tidak memiliki "synchros", jadi jika Anda menggunakan transmisi ini Anda harus kopling ganda itu. Double-menggenggam umum terjadi pada mobil tua dan masih umum di beberapa mobil balap modern. Dalam dua kali menggenggam, terlebih dahulu Anda push pedal kopling dalam sekali untuk melepaskan mesin dari transmisi. Ini mengambil tekanan dari gigi anjing sehingga Anda dapat memindahkan kerah ke netral. Kemudian Anda melepaskan pedal kopling dan putaran mesin untuk kecepatan "benar." Kecepatan kanan adalah nilai rpm dimana mesin harus berjalan di gigi berikutnya. Idenya adalah untuk mendapatkan gigi biru pada gigi depan dan kerah berputar pada kecepatan yang sama sehingga gigi anjing dapat terlibat. Lalu Anda menekan pedal kopling lagi dan mengunci kerah ke gigi yang baru. Pada setiap perubahan gigi Anda harus menekan dan melepas kopling dua kali, maka nama "double-mencengkeram."
* Anda juga dapat melihat bagaimana sebuah gerakan linier kecil di kenop gir memungkinkan Anda untuk mengubah gigi. Tombol shift gigi bergerak terhubung ke batang garpu. Garpu slide kerah pada poros kuning untuk melakukan salah satu dari dua roda gigi.

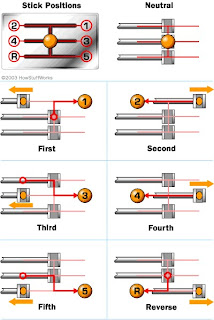

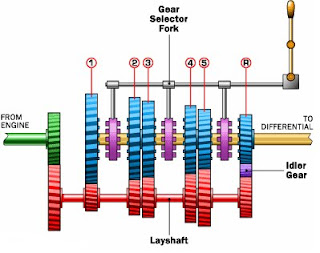

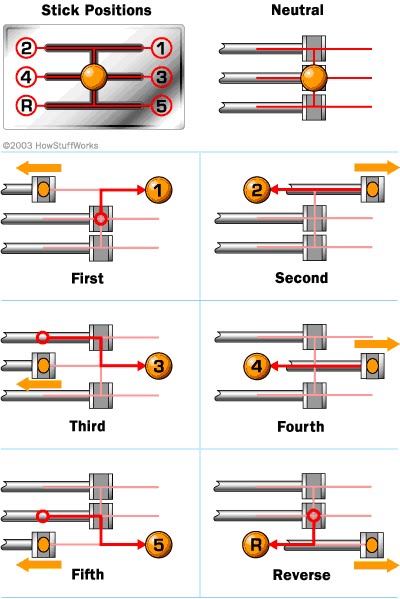

Transmisi manual lima kecepatan cukup standar pada mobil. Ada tiga garpu dikendalikan oleh tiga batang kecil yang bergerak dengan tuas shift. Melihat batang pergeseran dari atas, mereka terlihat seperti ini secara terbalik, gigi pertama dan kedua:




Perlu diketahui bahwa pergeseran tuas memiliki titik rotasi di tengah. Ketika Anda menekan tombol maju untuk terlibat gigi satu, Anda sebenarnya menarik batang dan garpu untuk gigi satu kembali.

Anda dapat melihat bahwa ketika Anda memindahkan shifter kiri dan kanan Anda menarik garpu berbeda (dan kerah karena itu berbeda). Kenop bergerak maju dan mundur bergerak kerah untuk melibatkan salah satu roda gigi.

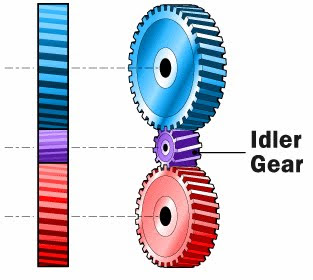

Reverse gear ditangani oleh gear pemalas kecil (ungu). Setiap kali, gigi mundur biru pada diagram ini balik dalam arah berlawanan dengan semua roda gigi biru lainnya. Oleh karena itu, tidak mungkin untuk melemparkan transmisi mundur sementara mobil bergerak maju - gigi anjing tidak akan terlibat. Namun, mereka akan membuat banyak suara!

Synchronizers

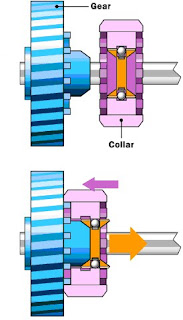

transmisi manual di mobil penumpang modern menggunakan synchronizers untuk menghilangkan kebutuhan untuk ganda mencengkeram. Sebuah tujuan Synchro adalah untuk memungkinkan kerah dan roda gigi untuk melakukan kontak gesekan gigi anjing sebelum melakukan kontak. Hal ini memungkinkan kerah dan roda gigi sinkronisasi kecepatan sebelum gigi harus terlibat, seperti ini:



Kerucut di gigi biru cocok menjadi daerah berbentuk kerucut di leher, dan gesekan antara kerucut dan sinkronisasi kerah kerah dan roda gigi. Bagian luar dari kerah kemudian slide sehingga gigi anjing dapat terlibat gigi.

Setiap produsen menerapkan transmisi dan synchros dengan cara yang berbeda, tapi ini adalah gambaran umum.
